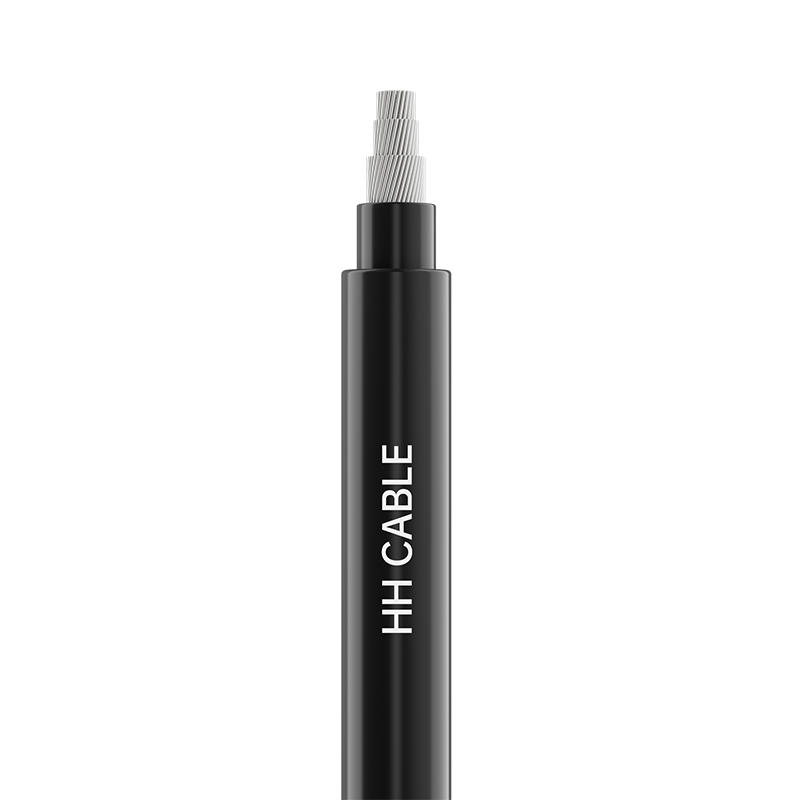

태양광 케이블(EN 표준)

제품명 : 태양 광 발전 케이블 (EN 표준)

1-구현 표준

EN 50618:2014

2-제품 모델

H1Z2Z2-K

3- 전압 레벨

AC:1/1kV;DC:1.5kV

4-제품 사양

코어 수

사양

1

1.5~35

5- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

클래스 5 주석 도금 구리 도체

격리 레이어(있는 경우)

저연 할로겐 프리 테이프

절연

가교 폴리올레핀

격리 레이어(있는 경우)

저연 할로겐 프리 테이프

외부 피복(있는 경우)

가교 폴리올레핀

6선 코어 식별

절연 color identification: black or red or white or as per customer's requirements

7-시스 색상

검정색 또는 고객의 요구 사항에 따라

8-특별한 성능 요구 사항

난연성 A/B/C 등급, 저연 및 할로겐 프리, 자외선 방지, 내한성, 내오존성, 내후성 등

9- 케이블 적용 특성

9.1 케이블 작동 중 최대 도체 온도: 120°C.

9.2 단락(5초를 초과하지 않는 지속시간) 동안 케이블 도체의 최대 허용 온도는 250℃입니다.

9.3 작동 온도: -40°C ~ 90°C

9.4 케이블 포설 온도는 -15℃ 이상이어야 합니다.

9.5 케이블 설치의 최소 굽힘 반경: 케이블 외경의 4배 이상;

9.6 주로 광전지 패널에서 생성된 DC 전력을 전송하는 데 사용되며 광전지 모듈과 DC 결합기 상자를 상호 연결하는 데 널리 사용됩니다. 또한 광전지 시스템이나 유사한 발전 시스템의 다른 연결에도 사용됩니다. 실외 및 실내 고정 설치 모두에 적합합니다.
