산업용 케이블제조업체

우리가 제조하는 산업용 케이블 제품군

당사의 산업용 케이블 제품군은 공장, 변전소, 수처리 공장, 공작 기계 및 공정 스키드 내부의 고정식 및 유연한 설치를 중심으로 제작되었습니다. 각 구성은 전압 레벨, 절연 재료, 차폐 유형, 코어 수 및 피복 화합물로 정의되므로 동일한 도체 크기를 여러 성능 등급으로 제공할 수 있습니다.

산업 시스템 전반에 걸친 애플리케이션 적합성

산업용 케이블 선택은 신호 또는 전력 의무로 시작한 다음 환경으로 이동합니다. 압력 트랜스미터에서 4~20mA를 전달하는 케이블은 모터 제어 센터의 61코어 인터록 케이블과 다른 차폐 및 정전 용량 요구 사항을 갖습니다. 모든 패널에 대해 하나의 일반 유형을 제공하는 대신 구성을 루프에 일치시킵니다.

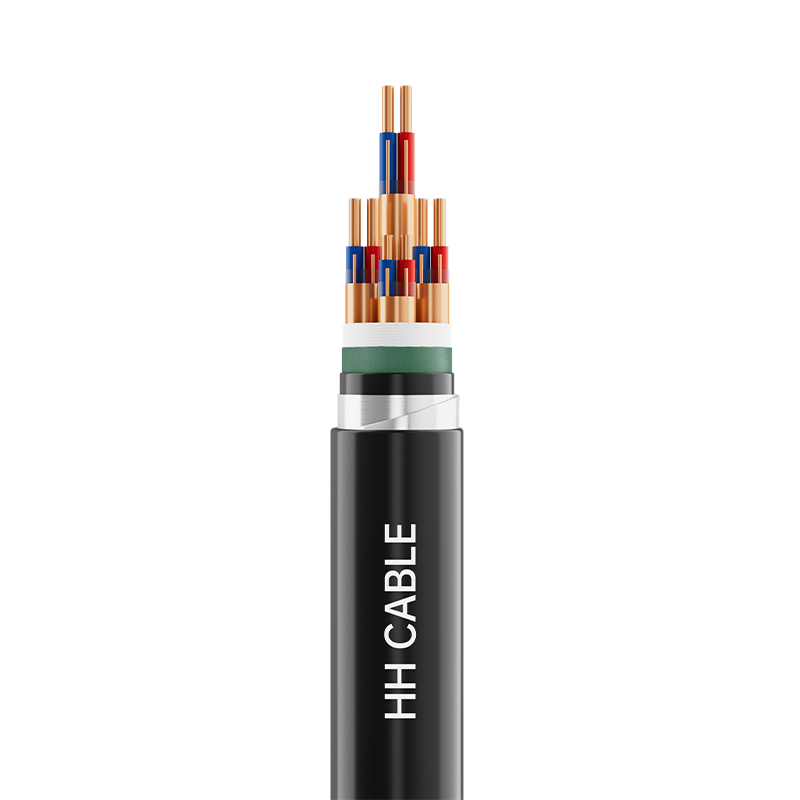

• 프로세스 자동화: 필드 센서, 접속 배선함 및 DCS/PLC 캐비닛 사이의 계측기 케이블.

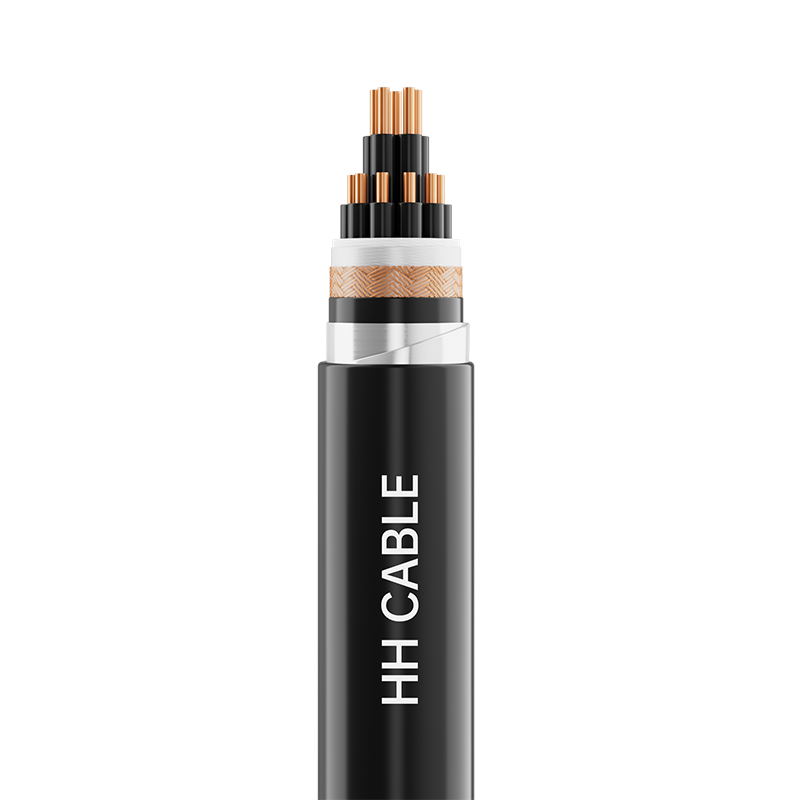

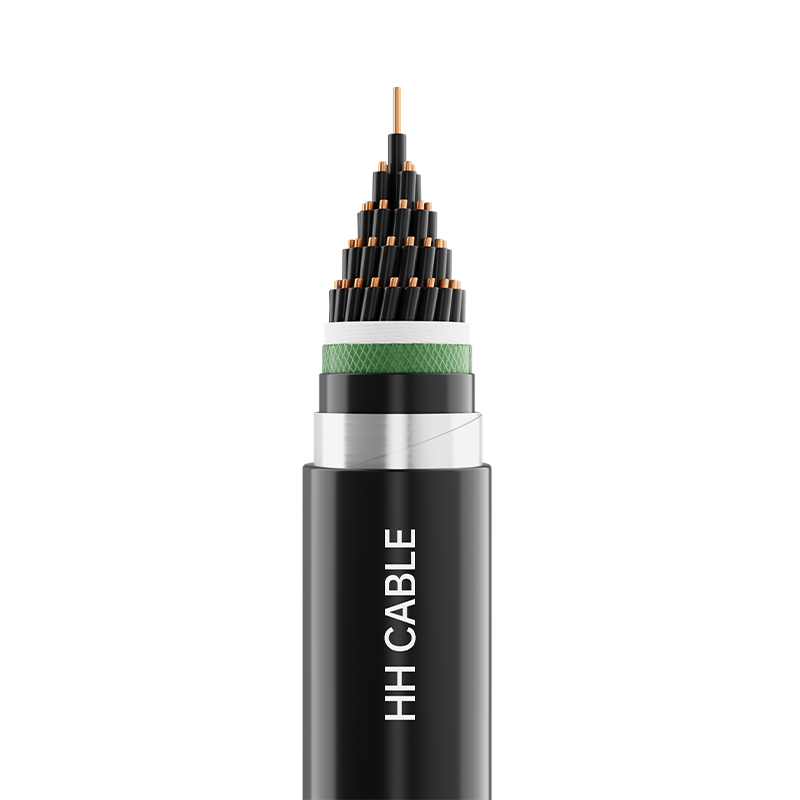

• 모터 제어: 접촉기, 계전기 및 표시 회로용 XLPE 또는 PVC 제어 케이블.

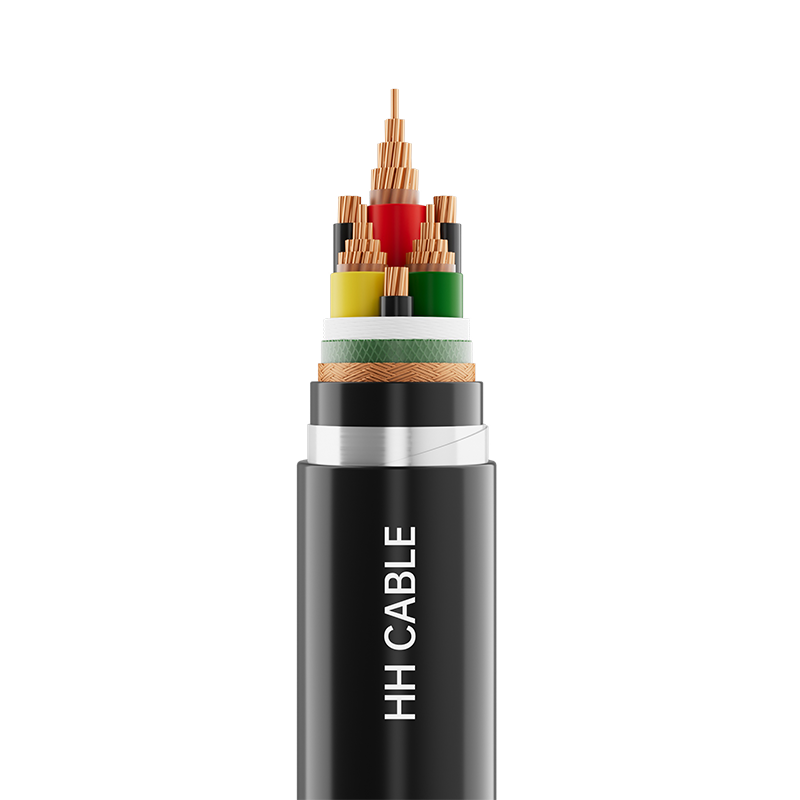

• 드라이브 및 인버터: 전달 임피던스가 낮은 1kV 가변 주파수 전원 케이블입니다.
• 고온 구역: 180°C 또는 200°C 도체 온도 정격의 실리콘 또는 불소수지 절연 컴퓨터 및 계측기 케이블.
• 실외 및 매설 경로: 케이블 트렌치 및 직접 매설을 위한 외장 또는 UV 방지 피복 제어 케이블.

구성 옵션 및 중요 사양

우리가 인용하는 모든 산업용 케이블은 구성 테이블로 정의됩니다. 아래 표에는 제어 및 장비 범위에 대해 게시된 표준 구성을 사용하여 생산 전에 확인하는 주요 변수가 요약되어 있습니다.

신호 무결성 및 차폐 설계

계측 및 컴퓨터 케이블의 경우 차폐는 안정적인 판독값과 변동하는 판독값의 차이입니다. 우리는 고주파 노이즈를 위한 호일 실드, 유연성과 기계적 견고성이 필요한 편조 구리 실드, 가장 까다로운 EMC 환경을 위한 복합 포일 + 브레이드 구조를 제작합니다. 쉴드를 패널 끝에서 접지할 수 있도록 배수선이 포함되어 있습니다.

연선, 트라이어드 및 스타 쿼드 그룹은 자기 픽업을 줄입니다. 전원 및 신호 도체가 케이블을 공유하는 경우 상호 유도를 제한하기 위해 분리합니다. 생산 후 쉴드 유형을 변경하는 것은 실용적이지 않기 때문에 이러한 선택은 견적 단계에서 이루어집니다.

온도, 설치 및 환경 제한

정격 도체 온도는 절연체에 따라 다릅니다. PVC, PE 및 할로겐 프리 폴리올레핀 70°C; XLPE 90°C; 실리콘 고무 180°C; 불소수지 200°C. XLPE 제어 케이블의 단락 허용치는 최대 5초 동안 250°C입니다. 설치 온도는 표준 화합물의 경우 0°C 미만, 고온 및 저온 내성 계측 케이블의 경우 -20°C 미만이어야 합니다.

• 굽힘 반경: 유연성 또는 비장갑 편조 케이블의 경우 외경 6×; 보호되지 않은 견고한 제어 케이블의 경우 8×; 장갑 또는 금속 차폐 구조의 경우 12×.
• 라우팅: 시스템 설계에서 달리 요구하지 않는 한 전원 및 신호 케이블을 분리하고, 트레이 간격을 유지하고, 한쪽 끝에서 접지 차폐를 유지하십시오.
• 환경: 실외 작업용 UV 방지 재킷, 직접 매설용 장갑, 공작 기계 내부용 내유성 덮개.

품질 관리 및 승인

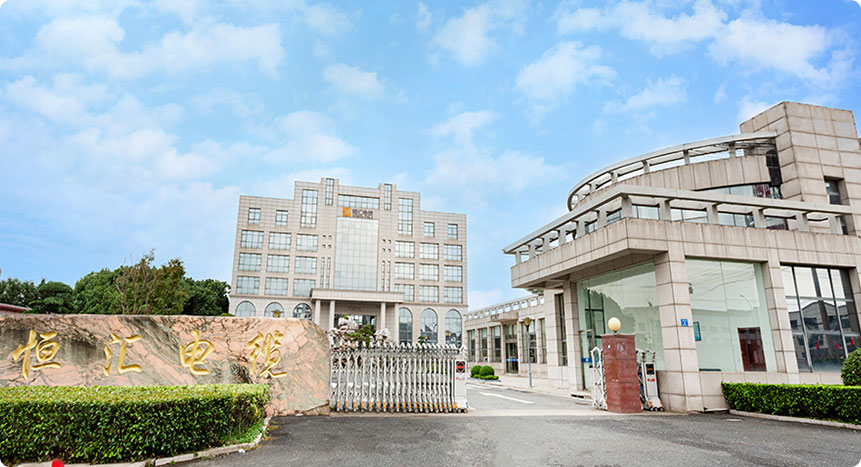

Henghui Cable은 원자재부터 완제품 릴까지의 경로를 포괄하는 MES 시스템을 갖춘 2개의 생산 공장과 9개의 작업장을 운영하고 있습니다. 당사의 품질 관리, 환경 관리, 산업 보건 및 안전 시스템은 인증을 받았으며 당사의 태양광 PV 케이블 제품군은 TÜV Rheinland, CE 및 EAC 인증을 보유하고 있습니다. 산업용 케이블의 경우 일상적인 공장 테스트에는 도체 저항, 절연 저항, 고전압 내구성 및 치수 검사가 포함됩니다. 내화성 및 할로겐 프리 등급은 관련 성능 요구 사항에 따라 검증됩니다.

승인 문서에는 테스트 보고서, 적합성 인증서 및 릴 길이 기록이 포함될 수 있습니다. 프로젝트에서 제3자 검사 또는 입회 테스트를 지정하는 경우 배송 전에 고객 담당자와 검사 일정을 조정합니다.

전체 프로젝트를 위한 관련 케이블 제품군

산업용 케이블은 동일한 플랜트의 다른 회로와 나란히 배치되는 경우가 많습니다. 우리는 단열 시스템, 외장재 및 문서가 프로젝트 전반에 걸쳐 일관성을 유지할 수 있도록 전체 세트를 제공합니다.

• 전력망 전송 및 변환 케이블 — 변전소 및 피더 연결용 1.8~3kV, 6~35kV 및 66~110kV XLPE 전원 케이블.
• 철도 및 대중교통 케이블 — 터널, 역 및 철도 차량을 위한 무할로겐, 저연 구조.
• 인프라 및 건설 케이블 - 건물 및 플랜트용 고정 배선, PVC 절연 전선 및 코드.
• 신에너지 케이블 - 발전 및 저장 시스템을 위한 태양광 발전 케이블 및 관련 DC 케이블.

귀하의 솔루션을 구성하기 위해 당사가 사용하는 정보

정확한 산업용 케이블 제안을 준비하려면 작업 지점과 설치 조건이 필요합니다. 아래 체크리스트에는 당사 엔지니어가 견적 및 생산 도면을 발행하기 전에 검토한 데이터가 반영되어 있습니다.

• 회로 기능: 제어, 신호, 계측, 드라이브 또는 전력 분배.
• 전압 레벨: 300/500V, 450/750V 또는 1kV.
• 도체 크기 및 코어 수: 단면적(mm²) 및 코어, 쌍 또는 트라이어드 수.
• 절연 및 피복 재료: PVC, PE, XLPE, 할로겐 프리, 실리콘 또는 불소수지.
• 차폐 및 갑옷: 포일, 브레이드, 복합재, 강철 테이프 또는 강철 와이어.
• 특별 공연: 난연성 등급, 내화성, 낮은 연기 할로겐 프리, 흰개미/설치류 방지, UV 또는 내유성.
• 설치 환경: 실내, 실외, 매설, 트레이, 도관, 주변 온도 및 화학 물질 노출.
• 수량 및 배송: 총 미터, 릴 길이, 대상 포트 및 필수 배송 기간.
• 문서: 테스트 보고서, 인증서, 포장 목록 및 제3자 검사 요구 사항.

문의사항과 함께 세부정보를 보내주시면 모델, 구성, 리드타임을 확인해 드리겠습니다. 맞춤형 코어, 색상, 길이 및 외장 화합물은 도면이나 샘플을 통해 생산할 수 있습니다.

자주 묻는 질문

제어 케이블과 계측기 케이블의 차이점은 무엇입니까?

제어 케이블은 450/750V에서 스위칭 및 인터록 신호를 전달하며 기계적 견고성을 위해 제작되었으며 종종 많은 코어를 사용합니다. 계측기 케이블은 300/500V에서 낮은 수준의 아날로그 또는 디지털 신호를 전달하며 측정 정확도를 보호하기 위해 낮은 정전 용량, 높은 절연 저항 및 효과적인 차폐를 우선시합니다.

가변 주파수 드라이브용 케이블을 공급할 수 있습니까?

예. 당사의 1kV 가변 주파수 전원 케이블은 인버터와 모터 사이의 공통 모드 잡음과 전압 스파이크를 제한하기 위해 대칭 구조와 차폐로 설계되었습니다. 쉴드 및 도체 클래스를 선택하기 전에 드라이브 정격, 케이블 길이 및 라우팅 방법을 확인합니다.

산업용 케이블은 어떤 온도 범위를 포괄합니까?

표준 PVC, PE 및 할로겐 프리 폴리올레핀 케이블의 정격 도체 온도는 70°C입니다. XLPE 제어 케이블 최대 90°C. 고온 구역의 경우 당사는 180°C 정격의 실리콘 고무 절연 케이블과 200°C 정격의 불소수지 절연 케이블을 공급하며 설치 온도는 -20°C까지 낮습니다.

맞춤형 코어 수와 외장 색상을 생산합니까?

우리는 표준 및 맞춤형 산업용 케이블을 모두 제조합니다. 2~61개의 코어 수, 비표준 단면, 특정 색상 순서, 인쇄된 범례 및 대체 외장 화합물을 고객 도면이나 샘플에 따라 생산할 수 있습니다.

정확한 견적을 위해서는 어떤 정보가 필요한가요?

모델 또는 구성, 전압 레벨, 도체 크기, 코어 수, 절연 및 외장 재료, 차폐 또는 외장 요구 사항, 특수 성능 요구 사항, 수량, 릴 길이 및 배송 대상을 제공합니다. 이러한 세부 사항을 통해 우리는 건설을 확인하고 견적을 발행합니다.

산업용 케이블은 어떻게 포장되고 배송되나요?

케이블은 길이와 드럼 표시가 있는 목재 또는 강철 릴로 제공되며 해상 화물용으로 보호됩니다. 표준 산업용 케이블의 배송 시간은 일반적으로 수량 및 재료 가용성에 따라 확인 후 약 7~10일입니다.
