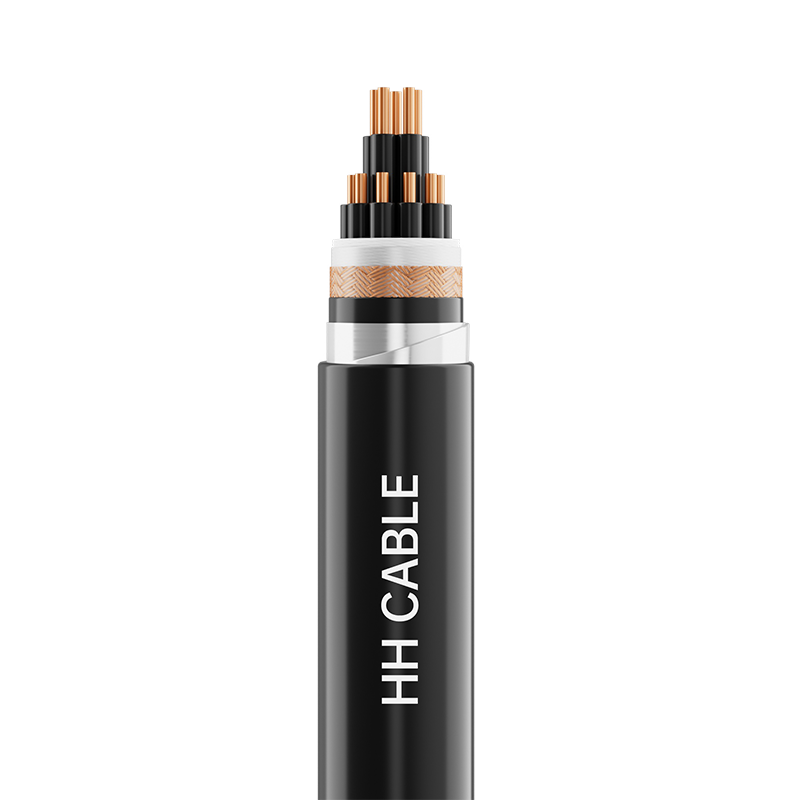

450-750V 가교 폴리에틸렌 절연 제어 케이블

제품명 : 450-750V 가교 폴리에틸렌 절연 제어 케이블

1-구현 표준

GB/T9330-2020

2-제품 모델

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR 등

3- 전압 레벨

450/750V

4-제품 사양

그리드

모델

도체 공칭 단면적 mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

코어 수

KYJV, KYJVP 및 기타 시리즈

—

2~61

2~19

2-10

KYJV P2, KYJVP3, KYJVP4 및 기타 시리즈

—

4~61

4~19

4-10

KYJV22, KYJVP2-22, KYJYP2-23 및 기타 시리즈

—

7~61

4~61

4~19

4-10

KYJV32, KYJY33 및 기타 시리즈

—

19~61

7~61

4~19

4-10

KYJVR, KYJYR 및 기타 시리즈

2~61

—

—

—

KYJVRP, KYJYRP 및 기타 시리즈

2~61

2~48

—

—

—

참고: 1. 난연 케이블, 할로겐 프리 저연 난연 케이블, 내화 케이블 및 이들의 조합 케이블의 사양 범위는 위에서 언급한 해당 모델의 사양 범위와 동일합니다.

2. 권장되는 코어 수 시리즈는 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 및 61 코어입니다.

5- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

클래스 1 단선 도체 또는 클래스 2 둥근 연선 도체 또는 클래스 5 연동 도체

내화층(있는 경우)

운모 테이프

절연

가교 폴리에틸렌 단열재

충전물

비흡습성 폴리프로필렌 망상형 필러 로프

케이블 포장 테이프

부직포 또는 폴리에스터 테이프

금속 차폐

구리선 편조 또는 (구리 테이프 또는 구리 플라스틱 테이프 또는 알루미늄 플라스틱 테이프) 포장

안감(있는 경우)

폴리프로필렌 엠보싱 테이프 또는 (폴리염화비닐 또는 폴리에틸렌 또는 무할로겐 저연 난연제) 외장재

절연 슬리브(있는 경우)

PVC 또는 폴리에틸렌 또는 할로겐 프리 저연 난연성 외장재

갑옷 (있는 경우)

아연 도금 강철 스트립 또는 아연 도금 강철 와이어

외피

PVC 또는 폴리에틸렌 또는 할로겐 프리 저연 난연성 외장재

6선 코어 식별

6.1 절연체 색상 식별:

6.1.1 절연 전선 심선 식별을 위해 색상 절연체를 사용하는 경우 각 절연 전선 심선은 녹색/황색 조합 색상을 제외하고 한 가지 색상만 사용할 수 있습니다.

6.1.2 다심 케이블의 절연 코어 색상은 조합 색상이 아닌 녹색과 노란색일 수 없습니다.

6.1.2 녹색/황색 절연 전선 코어의 경우 한 가지 색상은 절연 전선 코어 표면의 최소 30% ~ 70%를 덮고 다른 색상은 나머지 부분을 덮고 전체적으로 일관되어야 합니다.

6.1.4 5심 이하 케이블의 절연 착색에 선호되는 색상 스펙트럼은 다음과 같습니다.

2개 코어: 선호하는 색상 스펙트럼이 없습니다. 3개 코어: 녹색/노란색, 파란색, 갈색 또는 파란색, 검정색, 갈색;

4개 코어: 녹색/노란색, 파란색, 검정색, 갈색 또는 파란색, 검정색, 갈색, 회색 또는 주황색;

5코어: 녹색/노란색, 파란색, 검정색, 갈색, 회색 또는 주황색, 파란색, 검정색, 갈색, 회색, 주황색 또는 기타 다른 색상.

6.1.5 크로마토그래피에 대한 특별한 요구 사항이 있는 경우 공급 및 수요 당사자는 고객 요구 사항에 따라 협상하고 결정할 수 있습니다.

6.2 절연 디지털 식별:

6.2.1 7개 이상의 심선을 가진 케이블은 숫자로 식별되어야 한다. 절연체는 동일한 색상이어야 하며 녹색/노란색 절연 코어(있는 경우)를 제외하고 1번 절연 코어(흰색 글자가 있는 검정색 절연체 권장)부터 시작하여 내부 층에서 외부 층까지 자연 순서로 숫자로 배열되어야 합니다.

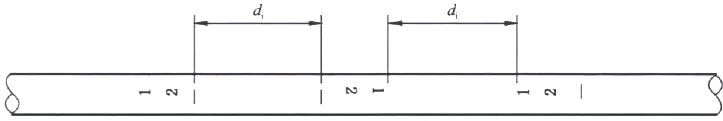

6.2.2 부호가 단일 숫자로 구성되는 경우 숫자 아래에 수평선을 추가한다. 부호가 2개의 숫자로 구성되는 경우에는 수직으로 배열하고 후자의 숫자 아래에 수평선을 추가한다. 인접한 두 숫자 그룹 사이의 간격 di는 50mm를 초과할 수 없습니다. 디지털 식별 표시의 배열은 아래 그림과 같습니다.

7-시스 색상

검정색 또는 고객의 요구 사항에 따라

8-특별한 성능 요구 사항

난연성 A/B/C 등급, 저연 및 할로겐 프리, 흰개미 방지, 설치류 방지, 자외선 방지, 저온 방지, 미네랄 오일 방지 등

9- 케이블 적용 특성

9.1 정상 작동 중 케이블 도체에 허용되는 최대 장기 정격 온도는 90°C입니다.

9.2 단락(5초를 초과하지 않는 지속시간) 동안 케이블 도체의 최대 허용 온도는 250℃입니다.

9.3 케이블 설치 온도는 0 ℃ 이상이어야 합니다.

9.4 케이블 설치를 위한 최소 굽힘 반경:

9.4.1 연질 구조 케이블:

굴곡 반경은 케이블 외경의 6배 이상이어야 합니다.

9.4.2 비아머 케이블:

굴곡 반경은 케이블 외경의 8배 이상이어야 합니다.

9.4.3 외장 및 금속 차폐 케이블:

굴곡 반경은 케이블 외경의 12배 이상이어야 합니다.

9.5 이 케이블은 전기 시스템의 안전하고 안정적이며 효율적인 작동을 보장하기 위해 정격 전압이 450/750V 이하인 제어, 신호 전송, 모니터링 및 보호 회로 시스템에 널리 사용됩니다. 실내, 실외에 고정 설치하여 사용할 수 있으며 케이블 파이프 및 케이블 트렌치에 직접 매설
