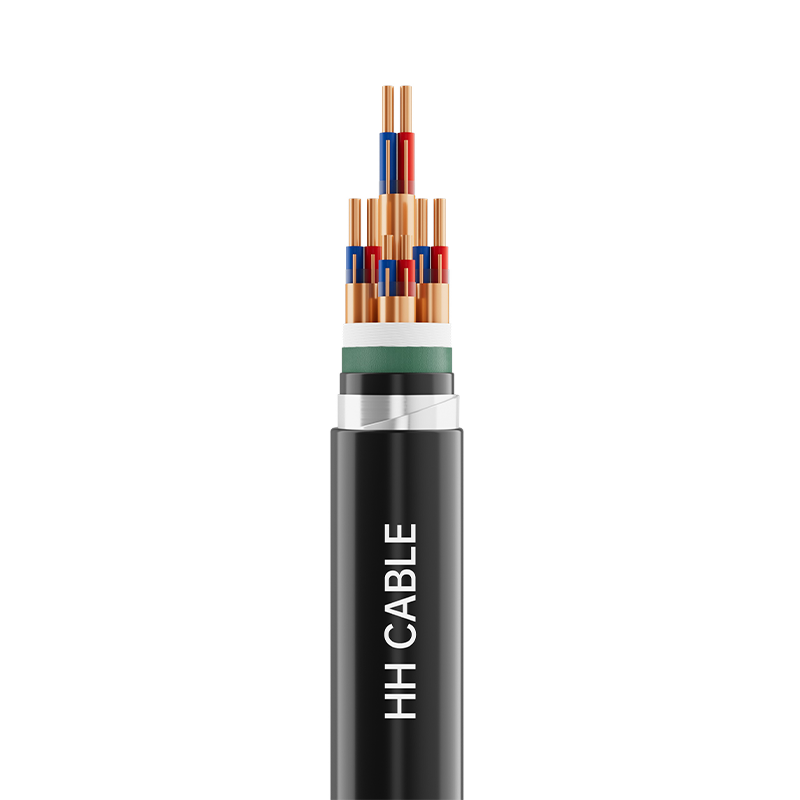

300-500V 컴퓨터 및 계측기 케이블

제품 이름: 300-500V 컴퓨터 및 계측기 케이블

1-구현 표준

TICW 6-2009、BS5308

2-제품 모델

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23 등

3- 전압 레벨

300/500V

4-제품 사양

그리드

모델

도체 공칭 단면적 mm2

케이블링 구성 요소 구조

레인 그룹

세 줄 그룹

4와이어 그룹

폴리에틸렌 단열재, 폴리염화비닐 단열재, 가교 폴리에틸렌 단열재, 할로겐프리 저연 폴리올레핀 단열재

0.5, 0.75, 1.0, 1.5, 2.5

1~50

1~24

1~10

실리콘고무 단열재

0.5, 0.75, 1.0, 1.5, 2.5

1~50

1~24

1~10

불소수지 단열재

0.5, 0.75, 1.0

1~19

1~10

—

1.5, 2.5

1~10

1~10

—

5- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

클래스 1 단선 도체 또는 클래스 2 둥근 연선 도체 또는 클래스 5 연동 도체

내화층(있는 경우)

운모 테이프

절연

폴리염화비닐, 폴리에틸렌, 가교 폴리에틸렌, 무할로겐 저연 폴리올레핀

연선, 그룹 또는 스타 트위스트 테이프(사용 가능한 경우)

폴리에스테르 테이프 또는 부직포

개별 차폐(있는 경우)

구리선 편조 또는 (구리 테이프 또는 구리 플라스틱 테이프 또는 알루미늄 플라스틱 테이프) 포장 또는 알루미늄 플라스틱 테이프 포장 및 구리선 편조 복합 차폐

충전물

비흡습성 폴리프로필렌 망상형 필러 로프

케이블 포장 테이프

부직포 또는 폴리에스터 테이프

전체 차폐(있는 경우)

구리선 편조 또는 (구리 테이프 또는 구리 플라스틱 테이프 또는 알루미늄 플라스틱 테이프) 포장 또는 알루미늄 플라스틱 테이프 포장 및 구리선 편조 복합 차폐

내부 피복 또는 절연 슬리브(있는 경우)

폴리염화비닐(PVC), 폴리에틸렌(PE) 또는 할로겐 프리 저연 폴리올레핀 피복재

갑옷 (있는 경우)

아연 도금 강철 스트립 또는 아연 도금 강철 와이어

외피

폴리염화비닐, 폴리에틸렌, 할로겐프리 저연 폴리올레핀

6선 코어 식별

케이블 구성 요소는 절연 색상으로 식별되며, 쌍(그룹) 내의 가닥을 구별하기 위해 서로 다른 색상이 사용됩니다. 다양한 색상 스펙트럼, 색상 밴드 또는 숫자를 사용하여 와이어 그룹을 구별하고 식별하거나 고객 요구 사항에 따라 사용할 수 있습니다.

7-시스 색상

검정색 또는 고객의 요구 사항에 따라

8-특별한 성능 요구 사항

난연성 A/B/C 등급, 내화성, 저연 및 할로겐 프리, 흰개미 방지, 설치류 방지, 자외선 방지, 미네랄 오일 방지 등

9- 케이블 적용 특성

9.1 정상 작동 중 케이블 도체에 허용되는 최대 장기 정격 온도:

PVC 단열재, 폴리에틸렌 단열재, 저연 할로겐 프리 폴리올레핀 단열재: 70°C; 가교 폴리에틸렌 단열재: 90°C.

9.2 케이블 설치 온도는 0 ℃ 이상이어야 합니다.

9.3 케이블 설치를 위한 최소 굽힘 반경:

비외장 케이블 또는 구리선 편조 차폐 유연성 케이블의 경우: 굽힘 반경은 케이블 외경의 6배 이상이어야 합니다.

구리 테이프 또는 구리-플라스틱 테이프 쉴드 또는 알루미늄-플라스틱 테이프 쉴드 또는 강철 테이프 외장 또는 강철 와이어 외장이 있는 케이블:

굴곡 반경은 케이블 외경의 12배 이상이어야 합니다.

9.4 이 케이블은 정격 전압이 300/500V인 산업 자동화 계측 및 제어 시스템(ICS), 분산 제어 시스템(DCS) 및 프로그래밍 가능 논리 컨트롤러(PLC)에 널리 사용됩니다. 전자컴퓨터, 산업자동화기기, 센서, 액츄에이터 등을 연결하는 라인으로 감지, 제어, 경보, 연동 등 아날로그 및 디지털 신호시스템의 자동제어를 가능하게 하며, 생산장비의 공정변수에 대한 감지, 제어, 연동, 경보 등의 아날로그 및 디지털 신호를 전송합니다. 자기장 간섭, 정전기 간섭에 대한 저항력이 뛰어나고 곤충 및 조류 피해에 대한 저항력이 뛰어납니다. 실내, 실외, 직접 매립 또는 케이블 도관 및 트렌치에 설치할 수 있습니다.
