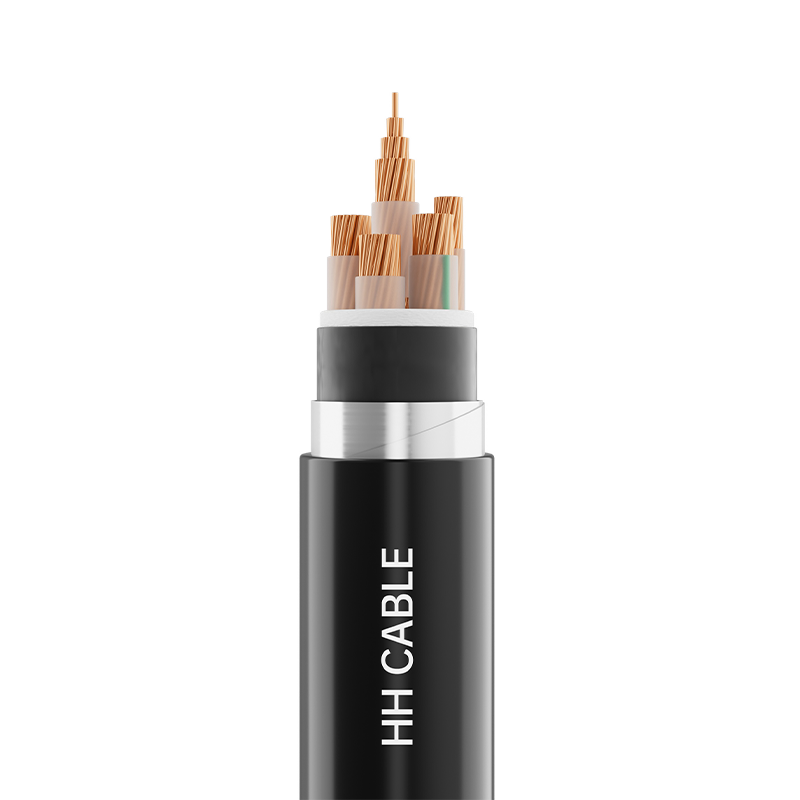

1.8-3kV 이하 가교 폴리에틸렌 절연 전력 케이블

제품명 : 1.8/3kV 이하 가교폴리에틸렌절연 전력케이블

1-구현 표준

GB/T2706.1-2020

2-제품 모델

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72 등

3- 전압 레벨

1.8/3kV, 0.6/1kV

4-제품 사양

코어 수

사양

구리 도체

알루미늄 또는 알루미늄 합금 도체

1-5

1.5mm 2 ~630mm 2

1.5mm 2 ~630mm 2

3 1, 3 2, 4 1

2.5mm 2 ~630mm 2

6mm 2 ~630mm 2

5- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

원형 압축 또는 비압축(구리 또는 알루미늄 또는 알루미늄 합금) 도체, 구리 도체 - 클래스 1, 클래스 2, 클래스 5; 알루미늄 도체 - 클래스 1, 클래스 2

내화층(있는 경우)

운모 테이프

절연

가교 폴리에틸렌 단열재

충전(있는 경우)

비흡습성 폴리프로필렌 망상형 필러 로프

케이블 포장 테이프(있는 경우)

부직포 또는 폴리프로필렌 테이프

금속 차폐(있는 경우)

구리 테이프 포장 또는 구리선 포장

내부 덮개(있는 경우)

폴리프로필렌 엠보싱 테이프 또는 (폴리염화비닐 또는 폴리에틸렌 또는 무할로겐 저연 난연제) 외장재

절연 슬리브(있는 경우)

PVC 또는 폴리에틸렌 또는 할로겐 프리 저연 난연성 외장재

갑옷 (있는 경우)

스테인레스 스틸 스트립 또는 알루미늄 스트립 또는 알루미늄 합금 스트립 또는 아연 도금 강철 스트립 또는 스테인레스 스틸 와이어 또는 알루미늄 와이어 또는 알루미늄 합금 와이어 또는 아연 도금 강철 와이어

외피

PVC 또는 폴리에틸렌 또는 할로겐 프리 저연 난연성 외장재

6선 코어 식별

6.1 절연체 색상 또는 색상 밴드 식별:

1심 케이블: 자연 절연 색상 또는 고객 요구 사항에 따름

2코어 케이블: 빨간색, 파란색; 3심 케이블: 노란색, 녹색, 빨간색;

4심 케이블: 노란색, 녹색, 빨간색, 파란색;

5코어 케이블: 노란색, 녹색, 빨간색, 파란색, 노란색-녹색 이중 색상 또는 검정색 또는 고객 요구 사항에 따라;

3 1 코어 케이블: 노란색, 녹색, 빨간색, 파란색;

3 2 코어 케이블: 노란색, 녹색, 빨간색, 파란색, 노란색-녹색 이중 색상 또는 검정색 또는 고객 요구 사항에 따라;

4 1 코어 케이블: 노란색, 녹색, 빨간색, 파란색, 노란색-녹색 이중 색상 또는 검정색 또는 고객 요구 사항에 따라.

주1 : 주선 심선에는 황색, 녹색, 적색이 사용되고, 중성선 심선에는 청색이 사용됩니다.

6.2 다중 코어 케이블 절연 디지털 식별:

2코어 케이블: 0, 1; 3심 케이블: 1, 2, 3; 4코어 케이블: 0, 1, 2, 3;

4코어 케이블: 0, 1, 2, 3, 4;

참고 2: 숫자는 흰색이거나 고객 요구 사항에 따라야 합니다. 여기서 1, 2, 3은 메인 코어, 0은 중성 코어, 5코어 케이블에서 숫자 4는 특수 목적 도체(접지 도체 포함)를 나타냅니다.

7-시스 색상

검정색 또는 고객의 요구 사항에 따라

8-특별한 성능 요구 사항

난연성 A/B/C 등급, 내화성, 저연 및 할로겐 프리, 흰개미 방지, 설치류 방지, 자외선 방지, 내유성 등

9- 케이블 적용 특성

9.1 정상 작동 중 케이블 도체에 허용되는 최대 장기 정격 온도는 90°C입니다.

9.2 단락(5초를 초과하지 않는 지속 시간) 동안 케이블 도체의 최대 허용 온도는 250°C입니다.

9.3 케이블 설치 온도는 0 ℃ 이상이어야 합니다.

9.4 케이블 설치를 위한 최소 굽힘 반경

9.4.1 단일 코어 비보호 케이블:

설치 중 케이블의 최소 굴곡 반경은 케이블 외경의 20배 이상이어야 합니다.

설치 후 케이블의 최소 굴곡 반경은 케이블 외경의 15배 이상이어야 합니다.

9.4.2 단일 코어 외장 케이블:

설치 중 케이블의 최소 굽힘 반경: 케이블 외경의 15배 이상;

설치 후 케이블의 최소 굴곡반경 : 케이블 외경의 12배 이상

9.4.3 다중 코어 비외장 케이블:

설치 중 케이블의 최소 굽힘 반경: 케이블 외경의 15배 이상;

설치 후 케이블의 최소 굴곡반경 : 케이블 외경의 12배 이상

9.4.4 다중 코어 외장 케이블:

설치 중 케이블의 최소 굽힘 반경: 케이블 외경의 12배 이상;

설치 후 케이블의 최소 굽힘 반경: 케이블 외경의 10배 이상.

9.5 케이블은 0.6/1kV 및 1.8/3kV 배전 시스템에 널리 사용됩니다. 케이블은 실내 및 실외 고정 설치에 적합하거나 파이프라인, 케이블 트레이, 도관 및 케이블 트렌치에 직접 매설됩니다. 금속 테이프 외장 케이블은 기계적 힘을 견딜 수 있지만 상당한 장력은 견딜 수 없습니다. 금속 와이어 외장 케이블은 기계적 힘과 상당한 장력을 견딜 수 있습니다. 비보호 케이블은 장력이나 압축을 견딜 수 없습니다.
