450-750V 이하의 고정 배선용 환경 친화적 전선 및 케이블

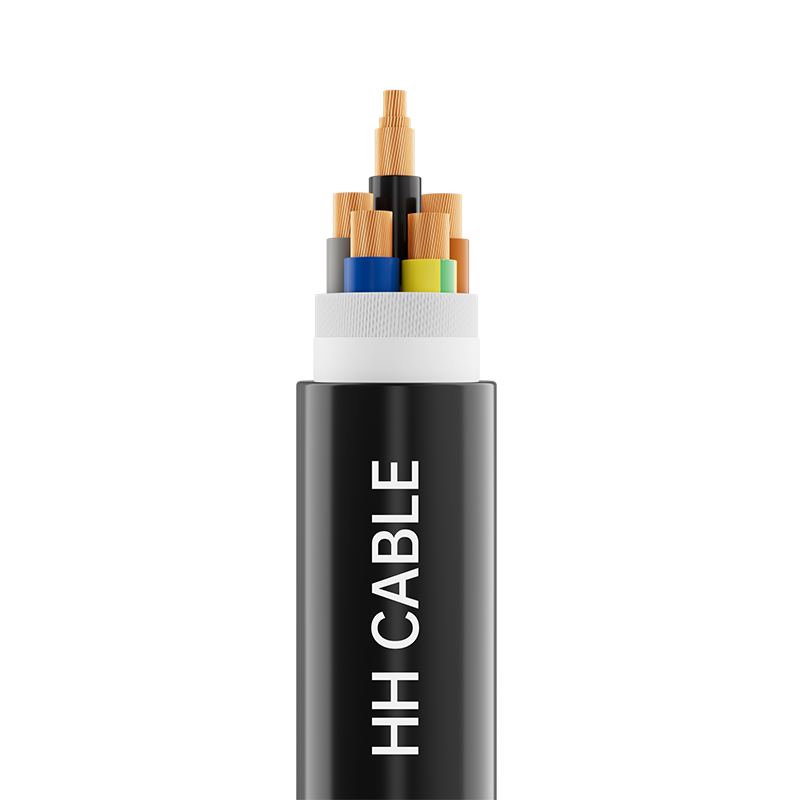

제품명 : 450~750V 이하 고정배선용 친환경 전선 및 케이블

1-구현 표준

Q/320282DJD006-2021

2-제품 모델

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS 등

3- 전압 레벨

450/750V, 300/500V, 300/300V

4-사양 카테고리

전압 레벨

모델

사양

450/750V

WDZ-BYJ, WDZ-BY 등

1.5mm 2 ~400mm 2

WDZ-BYJR, WDZ-BYR 등

1.5mm 2 ~240mm 2

WDZ-RYJ, WDZ-RY 등

1.5mm 2 ~240mm 2

300/500V

WDZ-BYJ, WDZ-BY 등

0.5mm 2 ~1.0mm 2

WDZ-RY, WDZ-RY 등

0.5mm 2 ~1.0mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY 등

0.75mm2~10mm2

전압 레벨

모델

코어 수

사양

300/500V

WDZ-RYJYJB, WDZ-RYYB 등

2

0.75mm 2 ~1.0mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY 등

2-5

0.75mm 2 ~2.5mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP 등

2

0.5mm 2 ~6mm 2

300/300V

WDZ-RYJS, WDZ-RYS 등

2

0.5mm 2 ~6mm 2

5- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

클래스 1 단선 도체 또는 클래스 2 둥근 연선 도체 또는 클래스 5 연동 도체

내화층(있는 경우)

운모 테이프

절연

가교 폴리에틸렌 또는 폴리올레핀 또는 가교 폴리올레핀 단열재

충전(있는 경우)

비흡습성 폴리프로필렌 메쉬 필 로프

케이블 포장 테이프(있는 경우)

저연 무할로겐 테이프 또는 유리 섬유 테이프 또는 폴리에스테르 테이프

금속 차폐(있는 경우)

구리선 편조

외부 피복(있는 경우)

폴리올레핀 또는 가교 폴리올레핀 외장재

6선 코어 식별

6.1 절연체 색상 식별:

6.1.1 절연 전선 심선 식별을 위해 색상 절연체를 사용하는 경우 각 절연 전선 심선은 녹색/황색 조합 색상을 제외하고 한 가지 색상만 사용할 수 있습니다.

6.1.2 다심 케이블의 절연 코어 색상은 조합 색상이 아닌 녹색과 노란색일 수 없습니다.

6.1.2 녹색/황색 절연 전선 코어의 경우 한 가지 색상은 절연 전선 코어 표면의 최소 30% ~ 70%를 덮고 다른 색상은 나머지 부분을 덮고 전체적으로 일관되어야 합니다.

6.1.4 5심 이하 케이블의 절연 착색에 선호되는 색상 스펙트럼은 다음과 같습니다.

1코어 및 2코어: 색상 스펙트럼을 선호하지 않습니다.

3개 코어: 녹색/노란색, 파란색, 갈색 또는 갈색, 검정색, 회색;

4개 코어: 녹색/노란색, 갈색, 검정색, 회색 또는 파란색, 갈색, 검정색, 회색;

5코어: 녹색/노란색, 파란색, 갈색, 검정색, 회색 또는 파란색, 갈색, 검정색, 회색, 검정색.

6.1.5 크로마토그래피에 대한 특별한 요구 사항이 있는 경우 공급 및 수요 당사자는 고객 요구 사항에 따라 협상하고 결정할 수 있습니다.

6.2 절연 디지털 식별:

6.2.1 2개 이상의 심선이 있는 케이블의 절연 심선은 숫자로 식별할 수도 있습니다. 절연체는 동일한 색상이어야 하며 녹색/노란색 절연 코어(있는 경우)를 제외하고 절연 코어 1번부터 시작하여 내부 레이어에서 외부 레이어까지 자연스러운 순서로 배열되어야 합니다(검은색 절연체에 흰색 숫자 인쇄 권장).

6.2.2 부호가 단일 숫자로 구성되는 경우 숫자 아래에 수평선을 추가한다. 부호가 2개의 숫자로 구성되는 경우에는 수직으로 배열하고 후자의 숫자 아래에 수평선을 추가한다. 인접한 두 숫자 그룹 사이의 간격 di는 50mm를 초과할 수 없습니다. 디지털 식별 표시의 배열은 아래 그림과 같습니다.

7-시스 색상

검정색 또는 고객의 요구 사항에 따라

8-특별한 성능 요구 사항

난연성 A/B/C 등급, 내화성, 흰개미 저항성, 설치류 저항성, 자외선 저항성, 저온 저항성, 광유 저항성 등

9- 케이블 적용 특성

9.1 정상 작동 중 케이블 도체에 허용되는 최대 장기 정격 온도는 다음과 같습니다. 폴리올레핀 절연체: 70°C; 가교 폴리에틸렌 단열재 또는 가교 폴리올레핀 단열재: 90°C .

9.2 단락(5초를 초과하지 않는 지속 시간) 동안 케이블 도체의 최대 허용 온도는 다음과 같습니다. 폴리올레핀: 160°C; 가교 폴리에틸렌 단열재 또는 가교 폴리올레핀 단열재: 250°C.

9.3 케이블 설치 온도는 0 ℃ 이상이어야 합니다.

9.4 케이블 설치를 위한 최소 굽힘 반경:

외경이 25mm 미만인 케이블의 최소 굽힘 반경 : 케이블 외경의 4배 이상

외경이 25mm 이상인 케이블의 최소 굽힘 반경은 케이블 외경의 6배 이상입니다.

9.5 이 시리즈는 최대 전압 450/750V의 배선을 위한 환경 친화적인 전선 및 케이블을 지정합니다. 철도 운송, 공항, 고층 건물, 쇼핑몰, 병원 등 안전 및 환경 요구 사항이 높은 지역에서 전기 조명 및 내부 배선, 전기 제품, 전기 장비, 계측기 및 계량기, 제어 장비, 전자 장비 및 자동 장치에 널리 사용됩니다. 설치 방법에는 고정 배선, 실내 또는 실외 설치, 도관 또는 유사한 폐쇄 시스템에 매립 등이 있습니다.
