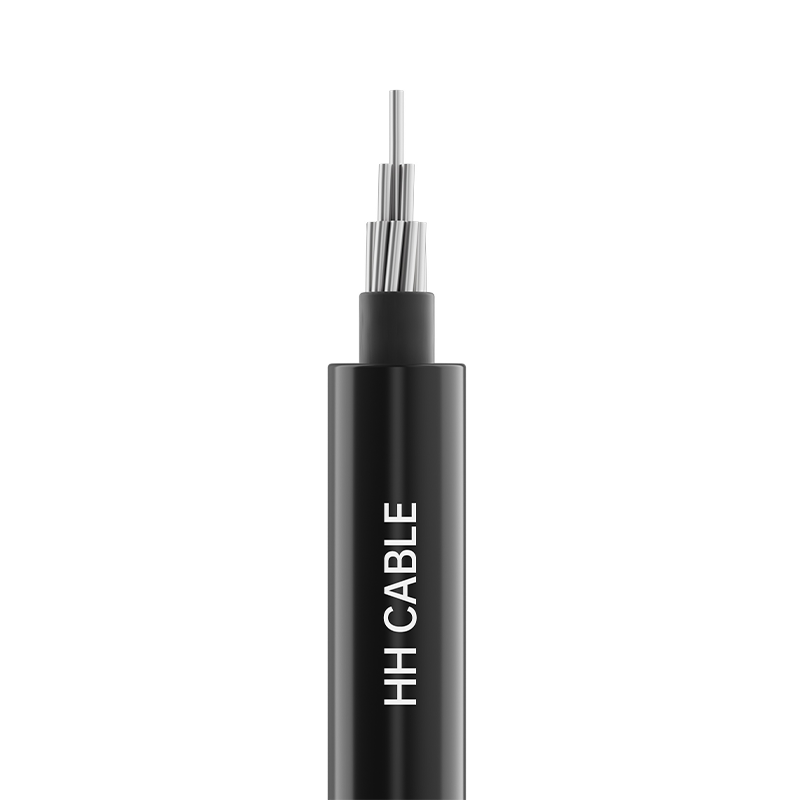

10kV 가공절연케이블

제품명 : 10kV 가공절연케이블

1-구현 표준

GB/T14049-2008

2-제품 모델

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ 등

3- 전압 레벨

10kV

4-제품 사양

코어 수

사양

구리 도체

알루미늄 또는 알루미늄 합금 도체

1

10mm 2 ~400mm 2

10mm 2 ~400mm 2

3

25mm 2 ~400mm 2

25mm 2 ~400mm 2

3K(A) 또는 3K(B)

25mm 2 ~400mm 2

K 25mm 2 ～120mm 2

25mm 2 ~400mm 2

K 25mm 2 ～120mm 2

참고 1: K는 내하중 연선입니다. 엔지니어링 기술 요구 사항에 따라 표에 지정된 단면적을 해당 도체 단면적과 일치하도록 선택할 수 있습니다.

타워의 경간이 더 크고 추가 베어링 케이블이 필요한 경우 이러한 베어링 케이블은 케이블 구조에 포함되지 않습니다.

주2: (A)는 강철 내하중 연선, (B)는 알루미늄 합금 내하중 연선을 나타냅니다.

5- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

원형 압축(구리, 알루미늄 또는 알루미늄 합금) 도체

지휘자 shield (if any)

가교 또는 비가교 반도전성 재료

절연

고밀도 폴리에틸렌 또는 가교 폴리에틸렌 내후성 단열재

절연 shield (if any)

가교된 박리 가능한 반도전성 재료

6-절연 식별

절연 coloring identification:

단열재 색상은 검정색 또는 자연색입니다. 3코어 케이블 절연체의 상 순서는 능선으로 식별됩니다. 즉, A상에는 능선이 1개 있고, B상에는 능선이 2개 있고, C상에는 능선이 3개 있습니다. 또는 고객 요구 사항에 따라 식별됩니다. 중성선은 위와 다른 표시 방법으로 표시됩니다.

7-특별한 성능 요구 사항

내후성, 내자외선성 등

8- 케이블 적용 특성

8.1 정상 작동 중 케이블 도체에 허용되는 최대 장기 정격 온도:

고밀도 폴리에틸렌: 75°C; 가교 폴리에틸렌: 90℃.

8.2 단락(5초를 초과하지 않는 지속 시간) 동안 케이블 도체의 최대 허용 온도는 다음과 같습니다. 고밀도 폴리에틸렌 절연체: 150°C; 가교 폴리에틸렌 단열재: 250°C.

8.3 케이블 포설 온도는 -20℃ 이상이어야 합니다.

8.4 케이블 설치를 위한 최소 굽힘 반경:

단심 케이블: 케이블 외경의 20배 이상;

다심 케이블: 케이블 외경의 15배 이상.

8.510kV 가공 절연 케이블은 도시 및 농촌 전력망 건설에 널리 사용되며 기존의 나전선을 교체하고, 감전 위험을 줄이고, 안전성을 향상시키며, 도시 미화 요구를 충족하고, 나전선이 풍경에 미치는 영향을 피하고, "보이지 않는 전력망" 효과를 달성하기 위해 업그레이드됩니다.

8.5.1 가볍고 얇은 절연 케이블을 머리 위로 설치할 때에는 나무로부터 일정한 거리를 유지해야 한다. 케이블이 작동 중일 때는 케이블과 나무 사이의 단기적인 접촉만 허용됩니다.

8.5.2 천연절연케이블을 머리 위로 설치할 때에는 나무로부터 일정한 거리를 유지해야 한다. 케이블이 작동 중일 때 케이블과 나무 사이의 빈번한 접촉이 허용됩니다.

8.5.3 나머지 10kV 가공 절연 케이블은 고정된 가공 위치에 설치해야 합니다. 설치 시 나무로부터 일정 거리를 유지해야 합니다. 작동 중에 케이블과 나무 사이의 빈번한 접촉이 허용됩니다. 또한 연동 코어 가공 절연 케이블을 변압기 다운리드로 사용해야 합니다.
