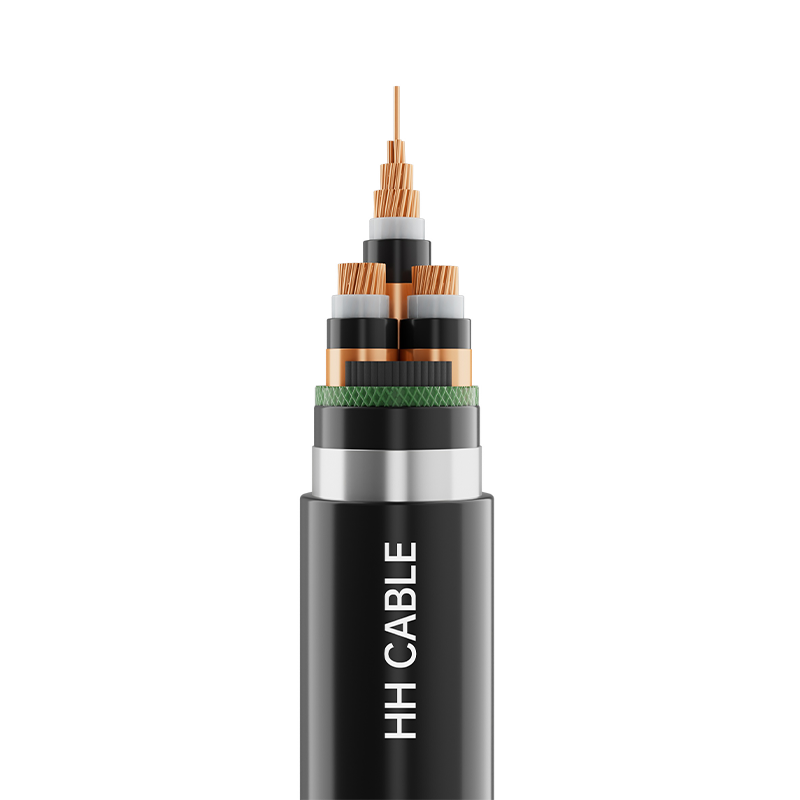

6-35kV 가교 폴리에틸렌 절연 전력 케이블

제품명 : 6-35kV 가교 폴리에틸렌 절연 전력 케이블

1-구현 표준

GB/T2706.2~3-2020

2-제품 모델

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72 등

3- 전압 사양

전압 레벨

코어 수

사양

구리 도체

알루미늄 또는 알루미늄 합금 도체

3.6/6kV

6/6(10)kV

8.7/10(15)kV

12/20kV

3

25mm 2 ~630mm 2

25mm 2 ~630mm 2

1

25mm 2 ~800mm 2

25mm 2 ~800mm 2

18/20(30)kV

3

35mm 2 ~630mm 2

35mm 2 ~630mm 2

1

35mm 2 ~800mm 2

35mm 2 ~800mm 2

21/35kV

26/35kV

3

50mm 2 ~630mm 2

50mm 2 ~630mm 2

1

50mm 2 ~800mm 2

50mm 2 ~800mm 2

4- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

원형 압축(구리, 알루미늄 또는 알루미늄 합금) 도체

지휘자 shielding

가교된 반도전성 물질

절연

가교 폴리에틸렌 단열재

절연 shielding

가교된 반도전성 물질

금속 차폐

구리 테이프 포장 또는 구리 와이어 희소 권선; 또한 필요에 따라 온도 모니터링 광섬유를 추가할 수 있습니다.

충전(있는 경우)

비흡습성 폴리프로필렌 부채꼴 충전 스트립 또는

비흡습성 폴리프로필렌 망상형 필러 로프

케이블 포장 테이프(있는 경우)

부직포 또는 폴리프로필렌 테이프

절연 슬리브(있는 경우)

PVC 또는 폴리에틸렌 또는 할로겐 프리 저연 난연성 외장재

갑옷 (있는 경우)

스테인레스 스틸 스트립 또는 알루미늄 스트립 또는 알루미늄 합금 스트립 또는 아연 도금 강철 스트립 또는 스테인레스 스틸 와이어 또는 알루미늄 와이어 또는 알루미늄 합금 와이어 또는 아연 도금 강철 와이어

외피

PVC 또는 폴리에틸렌 또는 할로겐 프리 저연 난연성 외장재

5선 코어 식별

단일 코어 케이블: 절연체의 자연스러운 색상에 따라 - 원래 색상

3코어 케이블: 노란색, 녹색, 빨간색 리본 식별 또는 인쇄된 1, 2, 3 흰색 숫자 식별 또는 고객 요구 사항에 따름

6-시스 색상

검정색 또는 고객의 요구 사항에 따라

7-특별한 성능 요구 사항

난연성 A/B/C 등급, 저연 및 할로겐 프리, 흰개미 방지, 설치류 방지, 자외선 방지, 방수 등

8- 케이블 적용 특성

8.1 정상 작동 중 케이블 도체에 허용되는 최대 장기 정격 온도는 90°C입니다.

8.2 단락(5초를 초과하지 않는 지속 시간) 동안 케이블 도체의 최대 허용 온도는 250°C입니다.

8.3 케이블 설치 온도는 0 ℃ 이상이어야 합니다.

8.4 케이블 설치를 위한 최소 굽힘 반경

8.4.1 단일 코어 비보호 케이블:

설치 중 케이블의 최소 굽힘 반경: 케이블 외경의 20배 이상;

설치 후 케이블의 최소 굴곡 반경 : 케이블 외경의 15배 이상

8.4.2 단일 코어 외장 케이블:

설치 중 케이블의 최소 굽힘 반경: 케이블 외경의 15배 이상;

설치 후 케이블의 최소 굴곡반경 : 케이블 외경의 12배 이상

8.4.3 3코어 비보호 케이블:

설치 중 케이블의 최소 굽힘 반경: 케이블 외경의 15배 이상;

설치 후 케이블의 최소 굴곡반경 : 케이블 외경의 12배 이상

8.4.3 3코어 외장 케이블:

설치 중 케이블의 최소 굽힘 반경: 케이블 외경의 12배 이상;

설치 후 케이블의 최소 굴곡 반경 : 케이블 외경의 10배 이상

8.5 케이블은 도시 배전 네트워크 및 산업용 전원 공급 장치를 포함한 송전 및 배전 시스템에 널리 사용됩니다. 케이블은 실내 및 실외 고정 설치에 적합하며 파이프라인, 케이블 트레이, 도관 및 케이블 트렌치에 직접 매설할 수 있습니다. 금속 테이프 외장 케이블은 기계적 힘을 견딜 수 있지만 상당한 장력은 견딜 수 없습니다. 와이어 외장 케이블은 기계적 힘과 상당한 장력을 견딜 수 있습니다. 비보호 케이블은 장력이나 압축을 견딜 수 없습니다.
