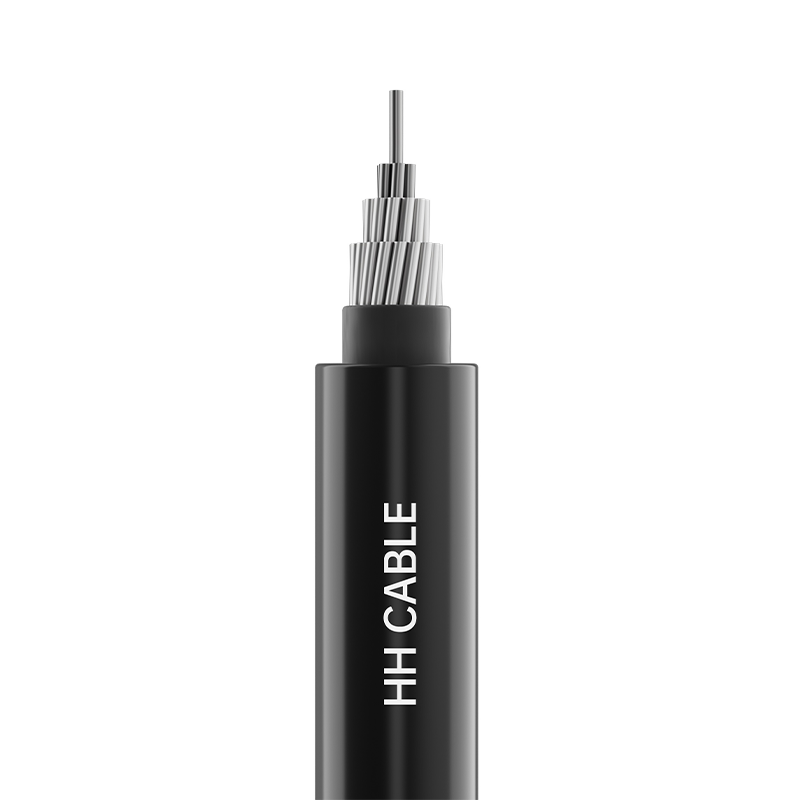

20kV 이하 철심강화 알루미늄심(알루미늄합금심) 가공절연케이블

제품명 : 20kV 이하 철심강화 알루미늄심(알루미늄합금심) 가공절연케이블

1-구현 표준

Q/320282DJD002-2021, Q/320282DJD007-2025

2-제품 모델

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q 등

3- 전압 레벨

1kV, 10kV, 20kV

4-제품 사양

코어 수

사양(알루미늄/스틸)

1

10/2mm 2 ~400/95mm 2

5- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

둥근 압축 강철 코어 강화(알루미늄 또는 알루미늄 합금) 도체

도체 실드(있는 경우)

가교 또는 비가교 반도전성 재료

단열재

고밀도 폴리에틸렌 또는 가교 폴리에틸렌 내후성 단열재

6-절연 식별

절연 착색 식별:

절연 색상은 검정색 또는 고객 요구 사항에 따라 결정됩니다.

7-특별한 성능 요구 사항

내후성, 내자외선성, 인장강도 등

8- 케이블 적용 특성

8.1 정상 작동 중 케이블 도체에 허용되는 최대 장기 정격 온도:

일반 폴리에틸렌, 폴리염화비닐: 70℃; 고밀도 폴리에틸렌: 75℃; 가교 폴리에틸렌: 90℃.

8.2 단락(5초를 초과하지 않는 지속 시간) 동안 케이블 도체의 최대 허용 온도는 다음과 같습니다. 일반 폴리에틸렌, 폴리염화비닐: 130℃; 고밀도 폴리에틸렌 단열재: 150℃; 가교 폴리에틸렌 단열재: 250℃.

8.3 케이블 포설 온도는 -20℃ 이상이어야 합니다.

8.4 케이블 설치를 위한 최소 굽힘 반경:

케이블 외경의 20배 이상입니다.

8.5 최대 20kV의 강철 강화 알루미늄(알루미늄 합금) 가공 절연 케이블은 시골 전력망 건설 및 업그레이드, 특히 산악 지역의 장거리 전력 공급 시스템에 널리 사용됩니다. 순수 알루미늄 도체와 비교하여 더 큰 차단 강도와 더 나은 처짐 특성을 제공하여 타워 부하를 변경하지 않고도 전송 용량을 늘릴 수 있습니다. 대용량 전원 공급을 위해 산악 지역이나 하천의 특수성에 따라 타워 수를 줄일 수 있습니다.
