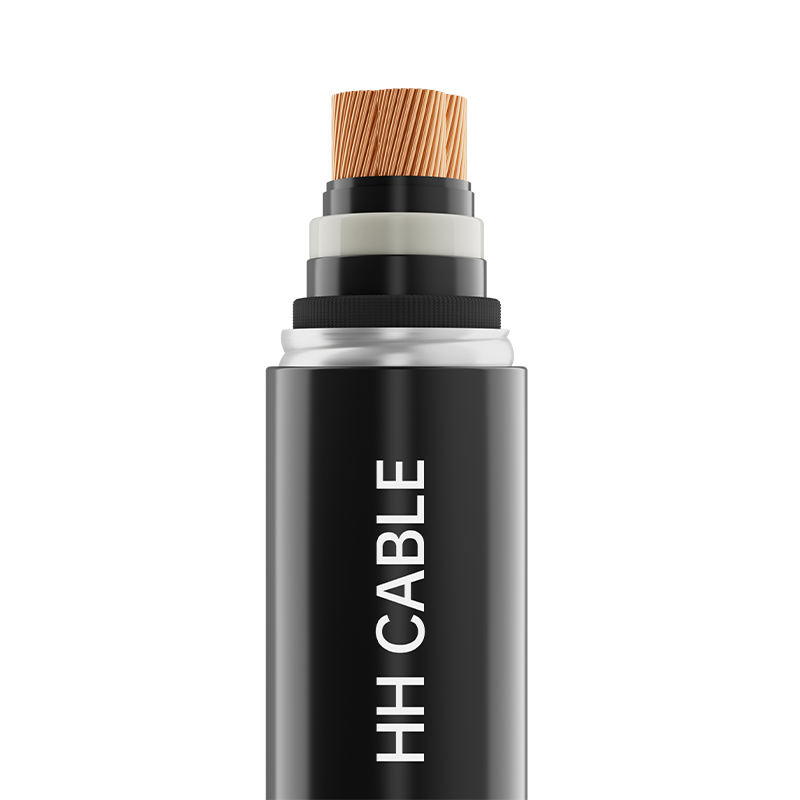

66-110kV 가교 폴리에틸렌 절연 전력 케이블

제품명 : 66-110kV 가교 폴리에틸렌 절연 전력 케이블

1-구현 표준

GB/T11017.2-2024

2-제품 모델

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z 등

3-전압 레벨

38/66kV, 50/66kV, 64/110kV

4-제품 사양

240mm 2 ~2000mm 2

5- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

원형 압축 또는 분할(구리 또는 알루미늄) 도체

지휘자 shielding

반도전 테토론 포장 테이프 매우 매끄러운 가교 반도전 소재

절연

초청정 가교폴리에틸렌 단열재

절연 shielding

매우 매끄러운 가교 반도전성 소재

버퍼층

반도전성 완충테이프 또는 반도전성 완충수차단테이프

금속 슬리브 또는 금속 실드

골판지 알루미늄 슬리브 또는 매끄러운 알루미늄 슬리브 또는 구리선 희박 권선; 또한 필요에 따라 온도 모니터링 광섬유를 추가할 수 있습니다.

부식방지층

아스팔트 또는 핫멜트 접착제 또는 아스팔트 페인트

비금속 외피

절연 grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

외피 도전층

흑연 코팅 또는 압출된 반도체 재료

6-시스 색상

검정색 또는 빨간색 또는 고객의 요구 사항에 따라

7-특별한 성능 요구 사항

난연성 A/B/C 등급, 저연 및 할로겐 프리, 흰개미 방지, 설치류 방지, 자외선 방지 등

8- 케이블 적용 특성

8.1 정상 작동 중 케이블 도체에 허용되는 최대 장기 정격 온도는 90°C입니다.

8.2 단락(5초를 초과하지 않는 지속 시간) 동안 케이블 도체의 최대 허용 온도는 250°C입니다.

8.3 케이블 설치 온도는 0 ℃ 이상이어야 합니다.

8.4 케이블 설치를 위한 최소 굽힘 반경:

설치 중 케이블의 최소 굽힘 반경: 케이블 외경의 20배 이상;

설치 후 케이블의 최소 굴곡 반경 : 케이블 외경의 15배 이상

8.5케이블은 도시 배전 네트워크 및 산업용 전원 공급 장치를 포함한 송전 및 배전 시스템에 널리 사용됩니다. 고정 설치, 실외 및 실내 설치, 직접 매설 설치, 케이블 덕트, 케이블 트렌치 및 터널에 적합하며 적당한 압력을 견딜 수 있습니다. 모델에 따라 케이블은 방사형 방수 기능을 제공하거나 방사형 및 세로 방향 방수 기능을 모두 제공합니다
