트램 전원 공급 시스템 엔지니어링용 10kV XLPE 절연 전원 케이블

제품명 : 트램 전원 공급 시스템 엔지니어링용 10kV XLPE 절연 전원 케이블

1-구현 표준

Q/320282DJD003-2021

2-제품 모델

YG-WDZ-YJE23

3-전압 레벨

8.7/10

4-제품 사양

코어 수

사양

3

50mm 2 ~400mm 2

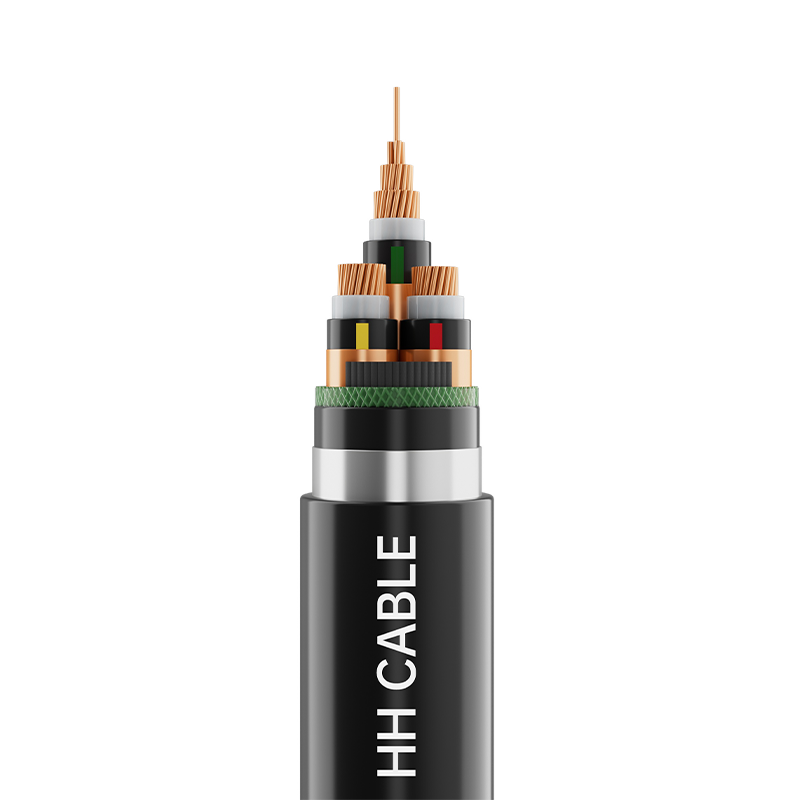

5- 케이블 구조 설명

케이블 구조

재료 설명

지휘자

둥근 압축 구리 도체

지휘자 shielding

가교된 반도전성 물질

절연

가교 폴리에틸렌 단열재

절연 shielding

가교된 반도전성 물질

금속 차폐

필요에 따라 구리 테이프 포장, 온도 모니터링 광섬유를 추가할 수 있습니다.

충전물

비흡습성 폴리프로필렌 부채꼴 충전 스트립 또는

비흡습성 폴리프로필렌 망상형 필러 로프

케이블 포장 테이프

저연 제로 할로겐 테이프

절연 슬리브

할로겐 프리 저연 폴리올레핀 외장재

갑옷

아연 도금 강철 스트립

외피

125℃ 할로겐프리 저연 난연 가교 폴리올레핀 외장재

6선 코어 식별

노란색, 녹색, 빨간색 리본 식별 또는 인쇄된 1, 2, 3 흰색 숫자 식별 또는 고객 요구 사항에 따라

7-시스 색상

검정색 또는 고객의 요구 사항에 따라

8-특별한 성능 요구 사항

난연성 A/B 등급, 저연 및 할로겐 프리, 흰개미 방지, 설치류 방지, 자외선 방지 등

9- 케이블 적용 특성

9.1 정상 작동 중 케이블 도체에 허용되는 최대 장기 정격 온도는 90°C입니다.

9.2 단락(5초를 초과하지 않는 지속 시간) 동안 케이블 도체의 최대 허용 온도는 250°C입니다.

9.3 케이블 설치 온도는 0 ℃ 이상이어야 합니다.

9.4 케이블 설치를 위한 최소 굽힘 반경:

케이블 외경의 20배 이상입니다.

9.5 이 케이블은 트램 전원 공급 시스템 프로젝트에 널리 사용됩니다. 전력 공급 시스템과 트램 운행을 연결하는 핵심 부품으로 전력 전달, 신호 제어, 안전 확보, 안정적인 시스템 운영 등 전 과정에 걸쳐 사용됩니다. 또한 높은 전도성, 내열성, 간섭 방지 능력 및 환경 적응성을 고려하여 트램의 효율적이고 안전한 운행을 보장함으로써 도시 철도 운송을 위한 보다 안정적인 "혈관" 지원을 제공합니다.
